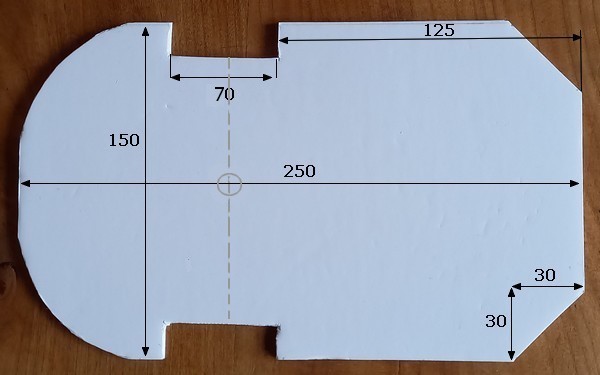

Le corps de la tortue Le corps de la tortue, dans cette version "prototype", est composé de deux rectangles tronqués de carton mousse (que l'on peut acheter chez Cultura : lot de 4 plaques de 50 x 65 à 12,69 €). Ces plaques sont suffisamment rigides pour supporter les différents éléments nécessaires. Il faut découper deux rectangles de 25 cm sur 15 cm avec une règle métallique et un cutter neuf (ou bien affuté) puis faire les découpes suivantes : Ces découpes sont à faire sur les deux rectangles pour obtenir le support des composants (plaque support). Puis sur celle qui sera en dessous, il faut découper un cercle de 65 mm de diamètre pour la roue pivotante qui sera fixée à un niveau intermédiaire pour que les supports soient horizontaux : Finir en perçant un trou de 8 mm de diamètre entre les deux roues sur les deux plaques support (en les mettant l'une sur l'autre). Ces deux trous permettront de faire passer un crayon pour tracer le trajet de la tortue sur une surface plane.
