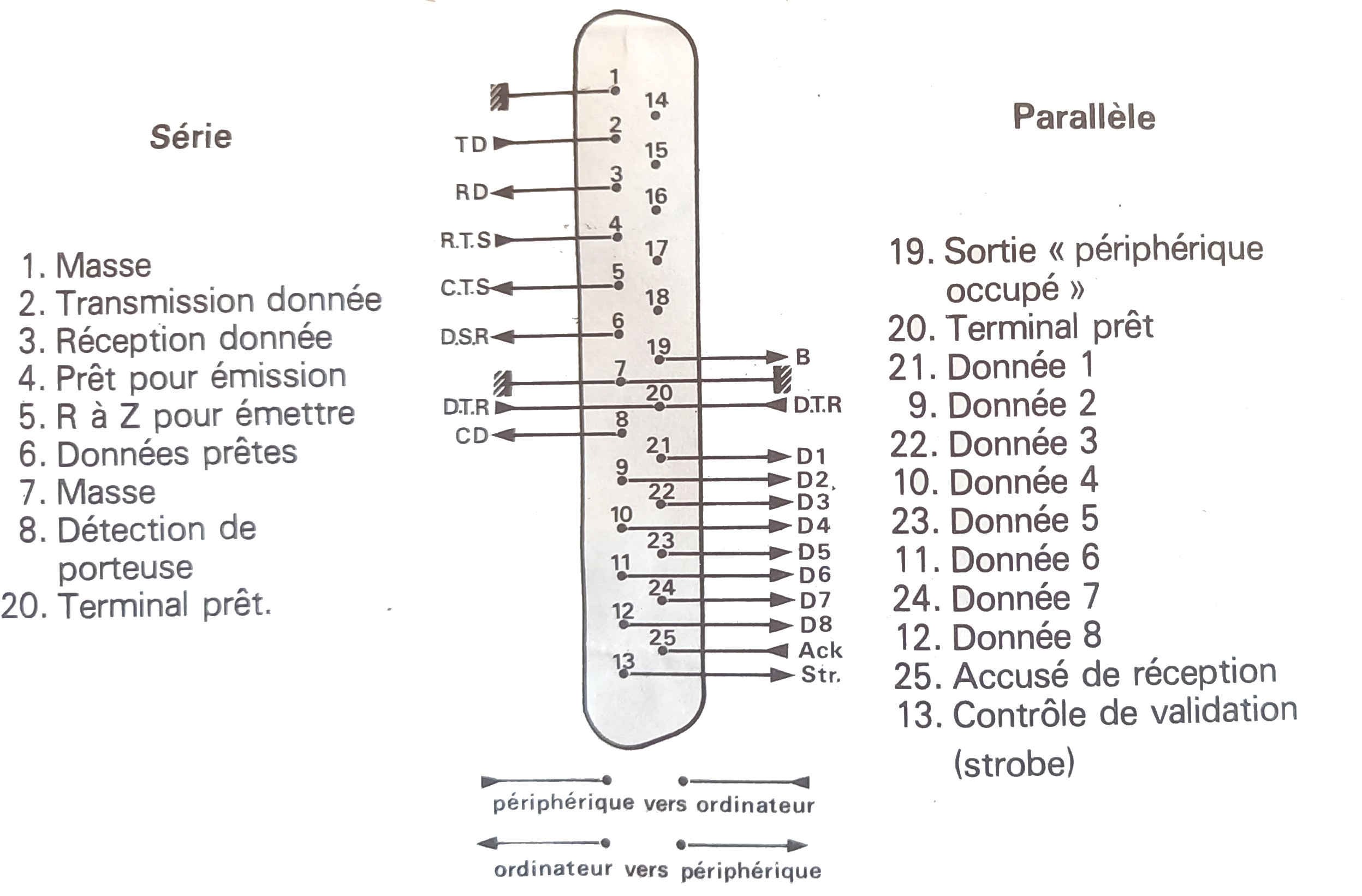

Les divers contrôleurs frabriqués par Thomson De nombreux contrôleur ont été conçus et commercialisés par Thomson pour les TO7 et TO-70 mais aussi compatible avec les MO5 à quelques exceptions près. Ils se présentent sous la forme d'un module enfichable à l'arrière de l'ordinateur. En voici quelques-uns. Le contrôleur de communication CC 90-232 C'était le plus utilisé, il pouvait gérer une communication série (interface RS232) et une communication parallèle (type CENTRONICS, en particulier pour la liaison avec l'imprimante Thomson) le tout sur un connecteur unique (prise CANNON à 25 broches). Suivant le type de périphérique à raccorder (interface série ou parallèle), un câble de raccordement différent doit être utilisé. Toutefois l'interface série RS232 ne peut pas être utilisée avec un MO5. Contrôleur de communication CC 90-232, photo personnelle. Interface série RS232 (uniquement pour le TO7 et le TO7-70) deux sorties programmables (données et contrôle) ; vitesse : 110, 300, 600, 1200, 2400, 4800 bauds/seconde ; nombre de bits de données : 7 ou 8 bits ; parité : aucune ; 1 bit de départ, 2 bits d'arrêt. Interface parrallèle (pour le TO7, TO7-70 et le MO5) Type CENTRONICS : 9 sorties TTL (contrôle de validation et données 1 à 8) ; 1 entrée (commune avec l'interface série) : niveau 0 pour Ve < 1V, niveau 1 pour Ve > 1,25 V ; possibilité d'émission de 8000 octets pour recopie d'écran sur imprimante PR 90-040. Brochage de la prise CANNON (côté périphérique) Le contrôleur de disquette CD 90-640 Ce contrôleur de disquette double densité, double face permet d'utiliser le lecteur de disquette Thomson de référence DD 90-320 avec un TO7, un TO7-70 ou un MO5. Toutefois dans le cas d'utilisation avec un TO7, l'extension de mémoire EM 90-016 est obligatoire. Contrôleur de disquette CC 90-640, photo personnelle. Contrôleur d'extension modèle 2 SX 90-018 Ce module est à la fois un contrôleur de manettes de jeux et une extension pour la musique (contient un convertisseur numérique/analogique 6 bits) destiné aux TO7, TO7-70 et MO5. Contrôleur d'extension modèle 2, photo personnelle. Les prises joystick sont au format DB-9 (compatible Atari et MSX). Le premier modèle avait des prises Din 6 broches.
