Les lecteurs de disquette Thomson
Il y a eu plusieurs générations de lecteurs, d'abord les lecteurs 5 pouces ¼, simple face puis double face et enfin les lecteurs 3 pouces ½.
Chaque lecteur était vendu avec une disquette « SYSTÈME » D.O.S. (Disk Operating System). Cette disquette contenait les instructions ou fonctions venant compléter le langage résident (MO5) ou celui de la cartouche de langage (BASIC 1.0, LOGO, FORTH, ASSEMBLEUR). Le D.O.S. devait être chargé en mémoire du MO5 ou TO7-70 (ou de l'extension mémoire 16 ko obligatoire pour le TO7) avant de pouvoir utiliser le lecteur de disquette (sauf avec la cartouche BASIC 128 du TO7-70 qui intégrait le D.O.S). Pour cela, avant toute utilisation, il fallait allumer le lecteur de disquette, allumer le micro-ordinateur qui détectait automatiquement la présence du lecteur de disquette puis introduire la disquette « SYSTÈME ». Par exemple avec la cartouche Memo 7 BASIC 1.0, l'écran de démarrage du TO7 affichait un choix pour le lecteur de disquette. En sélectionnant ce choix, on pouvait charger le D.O.S. en mémoire.

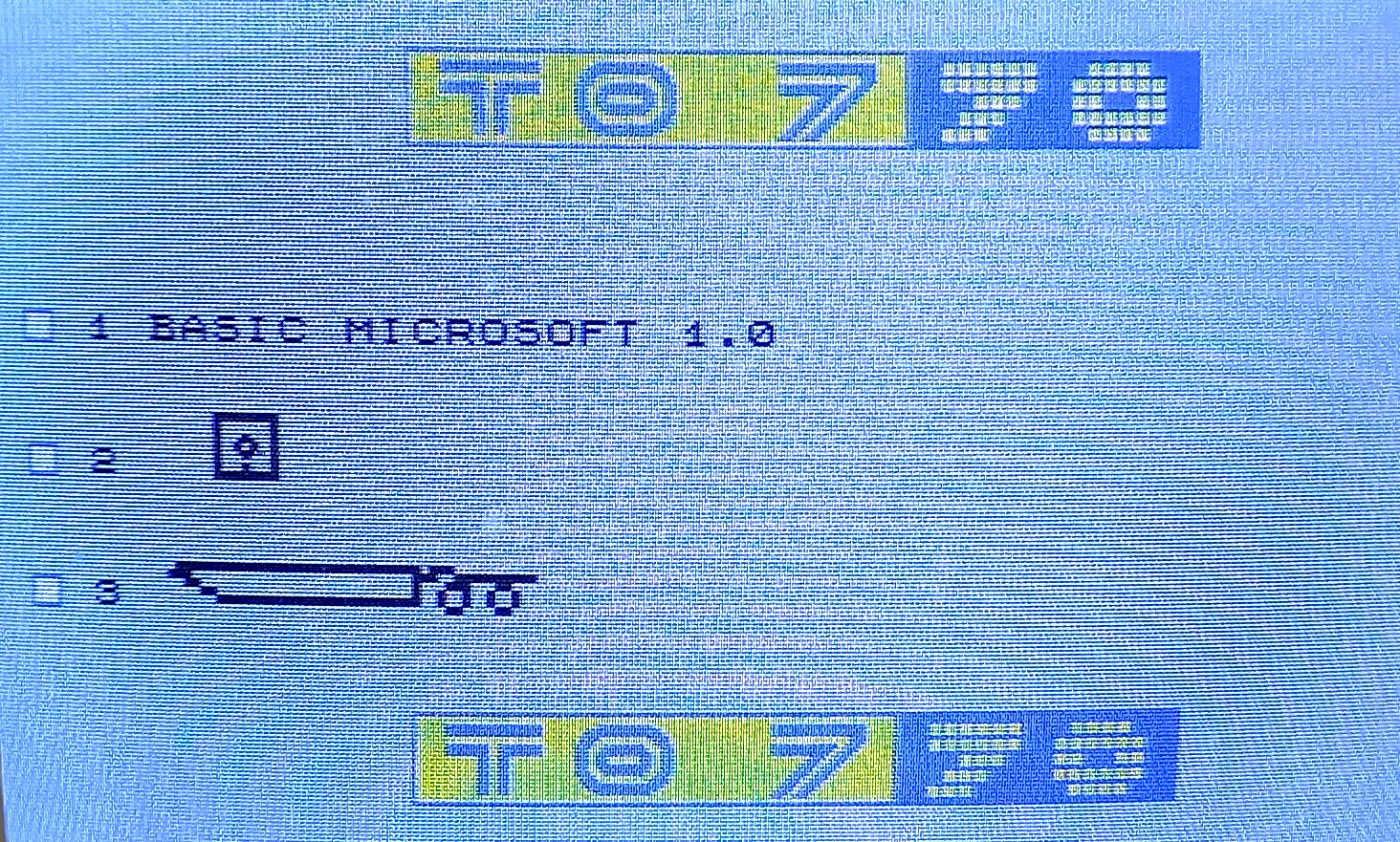

Ecran de démarrage du TO7-70 avec le lecteur de disquette allumé

On pouvait ensuite formater une autre disquette et y copier le D.O.S. (avec les nouvelles instructions et fonctions du D.O.S. décrites dans le manuel D.O.S) puis sauvegarder des programmes BASIC. Ceci permettait de ne pas mettre à chaque utilisation la disquette « SYSTÈME ». Procédure analogue pour les autres langages.
Même principe pour les MO6, TO8 et TO9 en démarrant en BASIC 1.0 mais pas avec les BASIC 128 et 512 qui intégraient le D.O.S.

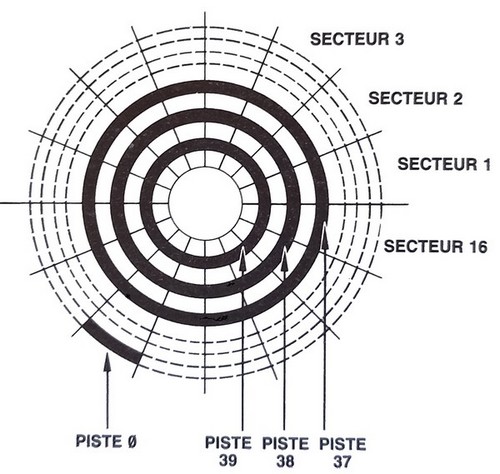

Organisation des disquettes 5 pouces ¼
Chaque face de la disquette était divisée en 40 pistes (numérotées de 0 à l'extérieur jusqu'à 39 à l'intérieur) et chaque piste en 16 secteurs numérotés de 1 à 16.
En simple densité, ces secteurs contenaient 128 octets et 256 en double densité.

Lecteur 5 pouces ¼ simple face
D'abord est apparu le lecteur de disquette 5 pouces ¼, simple face, simple sensité, de référence UD 90-070 qui devait être connecté au contrôleur de disquette CD 90-015.
Ce lecteur simple face avait les caractéristiques suivantes :

Faces par disquette Pistes par face Secteurs/piste Octets/secteur	1 40 16 128
Capacité totale	81920 octets soit 80 ko

Lecteur 5 pouces ¼ double face
Est apparu ensuite un lecteur de disquette 5 pouces ¼, double face, double densité, de référence DD 90-320 avec le nouveau contrôleur de disquette CD 90-640.
Afin d'assurer une compatibilité entre les disquettes enregistrées avec le lecteur-contrôleur simple face, chaque face lue par le lecteur-contrôleur double face étaient considérée comme lue par un lecteur indépendant. Avec un lecteur de disquette double face, l'unité centrale était donc considérée comme raccordée à deux lecteurs indépendants : le lecteur 0 correspond à la face du dessous et le lecteur 1 à la face du dessus.

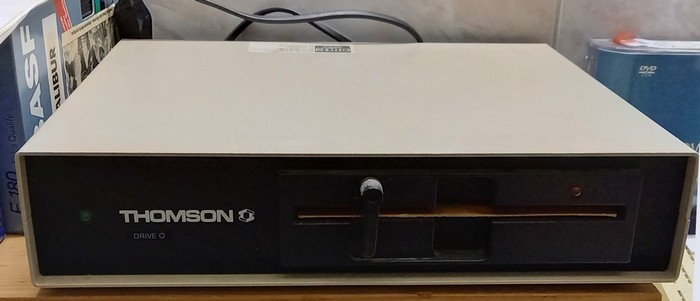

Lecteur de disquette Thomson 5 pouces ¼, double face, double densité

Ce lecteur double densité avait les caractéristiques suivantes :

	Simple densité	Double densité
Faces par disquette Pistes par face Secteurs/piste Octets/secteur	2 40 16 128	2 40 16 256
Capacité totale (2 faces)	163840 octets soit 160 ko	327680 octets soit 320 ko

On pouvait aussi acheter un lecteur supplémentaire (DS 90-640) de même caractéristiques à brancher sur le lecteur de base (DD 90-320) par un câble intermédiaire (CI 91-640) avec trois connecteurs permettant les branchements au lecteur de base et au contrôleur de disquette CD 90-640.
Dans cette configuration, l'unité centrale était considérée comme raccordée à quatre lecteurs indépendants :

les lecteurs 0 et 2 correspondent à la face du dessous ;
les lecteurs 1 et 3 correspondent à la face du dessous.

Lecteur 3 pouces ½ double face
La dernière version du lecteur de disquette Thomson était un lecteur 3 pouces ½, double face, double densité de référence DD 90-352.
Ce lecteur double densité avait les caractéristiques suivantes :
Chaque face de la disquette était divisée en 80 pistes (numérotées de 0 à l'extérieur jusqu'à 79 à l'intérieur) et chaque piste en 16 secteurs numérotés de 1 à 16.
En simple densité, ces secteurs contiennent 128 octets et 256 en double densité.
En simple densité, la disquette avait une capacité de 320 Ko et 640 Ko en double densité.
Le raccordement à l'unité centrale se faisait :

par l'intermédiaire du contrôleur CD 90.351 et du cordon avec prise DIN 14 broches (reliant le contrôleur au lecteur) pour les unités centrales TO7, TO7-70, MO5 et MO6 ;

directement avec le cordon avec prise DIN 14 broches pour les unités centrales TO8 et TO9+ (en effet le contrôleur de disquette était intégré dans les TO8 et TO9+) ;

par un cordon spécifique (CI 1537 DD) pour l'unité centrale TO9. Ce cordon était équipé d'un côté par une prise DIN 14 broches et de l'autre d'un connecteur plat permettant de le raccorder au connecteur mâle situé à l'arrière du TO9.

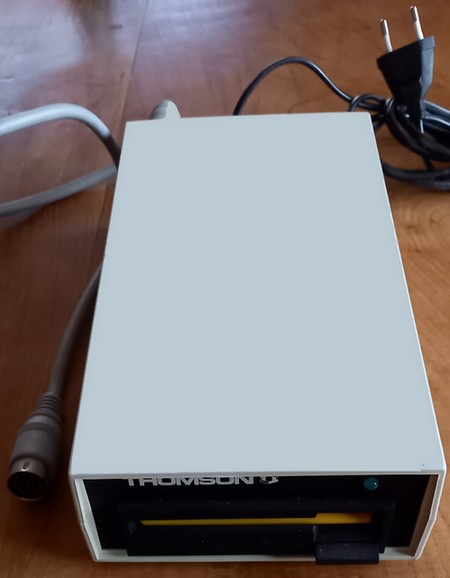

Lecteur de disquette Thomson 3 pouce ½

Vue arrière avec les deux prises DIN "mâle" 14 broches

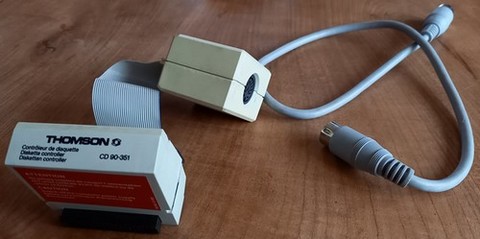

Contrôleur et cordon avec prises DIN "femelle" 14 broches
